006P専用急速充電器
＞ 基板キット
006P型(角形9V)充電池専用急速充電器のワンチップマイコン(PIC)による充放電制御部分だけを組み立てキットにした商品です。
組み立て手順解説書が付いていますので、
電子工作初心者の方でも安心して組み立てられます。
※1
※1 組み立てには、ハンダごて・各種工具等が別途必要です。
組み立て手順解説書は
こちら
からダウンロードできます。(PDF形式：約500KB)
<<実装後完成イメージ>>
※上の画像をクリックすると別ウィン
ドウで大きな画像が表示されます

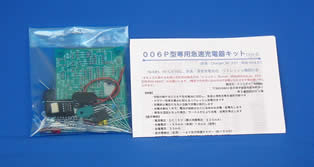

【パッケージ内容】
・専用ガラエポ基板
・電子部品一式
・組立手順解説書
<<仕様概要>>
※改良のため仕様は変更になることがあります。(2006/05/30)
●
主な機能
リフレッシュ機能 (リフレッシュ後、自動的に急速充電又は通常充電に移行)
急速充電・普通充電切り替えSW付
過充電防止タイマー機能付 (急速充電時・通常充電時とも各タイマー有)
●
リフレッシュ機能
●
普通充電機能：006P型(角形9V)
35mA定電流放電
充電時間：約17時間
放電終止電圧にて自動で充電開始
200mAh：Ni-MHバッテリー
●
急速充電機能：006P型(角形9V)
170mAh：Ni-MHバッテリー
※急速充電対応バッテリーのみ
160mAh：Ni-MHバッテリー
満充電検出：-ΔV検出
110mAh：Ni-Cdバッテリー
充電時間：約60〜75分
※対応バッテリーについてはテスト中
(リフレッシュ放電後の充電時間)
●
部品実装後寸法
200mAh：Ni-MHバッテリー
70×90×15mm
170mAh：Ni-MHバッテリー
(実装方法により高さは変わります)
160mAh：Ni-MHバッテリー
●
キットに含まれないもの
※対応バッテリーについてはテスト中
DC15V 電源 (5W相当以上)
●
電源
電源・電池・サーミスタ間配線
DC15V (Max220mA)
006P充電池
現在のテスト充電池は、Ni-MH(GP、NEXCELL、東芝、各社製）Ni-Cd(松下製)です。
